Dieser druckgekapselte Motor hält einer Gasatmosphäre mit 50 bar Überdruck stand

Für ein weltweit agierendes Dienstleistungsunternehmen, dass sich für individuelle Modernisierungskonzepte bezüglich Produktivität und Energieeffizienz ihrer Kundenanlagen einsetzt, hat die Pawils Elektromaschinen GmbH einen sehr interessanten Auftrag im Bereich kundenspezifische Antriebstechnik gewinnen können.

Bei diesem Auftrag ging es um die Herstellung eines druckgekapselten Motors mit einer Leistung von 200 kW. Der Motor wird für den Antrieb eines Lüfterflügels benötigt. Die Herausforderung: Das ganze System arbeitet druckgekapselt in einer Gasatmosphäre mit 50 bar Überdruck.

Da eine Druckprüfung nur gültig ist, wenn in dem Gehäuse nicht gebohrt oder gefräst wurde, war es von großer Bedeutung, diese Vorschrift bei der Umsetzung zu berücksichtigen. Des Weiteren mussten alle Kabel inklusive A-seitiger Lagerüberwachung über druckfeste Kabelausführungen auf der B-Seite ausgeführt werden. Eine andere Möglichkeit bestand auf Grund der speziellen Gegebenheiten am Anschlussort nicht.

Die erfolgreiche Umsetzung dieser Kundenwünsche konnte in folgenden Schritten erzielt werden. Die Messsensoren wurden bereits beim Einschrumpfen des Blechpaketes verlegt. Auf diese Art werden diese vom Gehäuse gut vor äußeren Einflüssen geschützt. Damit alle Halterungen für die Kabelführungen möglichen Gasverwirbelungen und Schwingen standhalten, wurden diese im Statorinneren verschweißt. Die Wicklung wurde im Wickelkopf in Dreieck geschaltet, somit mussten nur drei Leiter mittels spezieller Glas-Ausführungen aus dem Druckkörper herausgeführt werden.

Und welche Anforderungen müssen für Ihren Motor berücksichtigt werden? Kontaktieren Sie uns, wir unterstützen Sie gerne!

Technische Daten

  • Motor MEBK 315LA-02-190
  • Nennleistung: 200 KW
  • Nennspannung: 400 V
  • Frequenz: 58 Hz
  • Nenndrehzahl: 3445 U/min
Frontansicht Kompressormotor

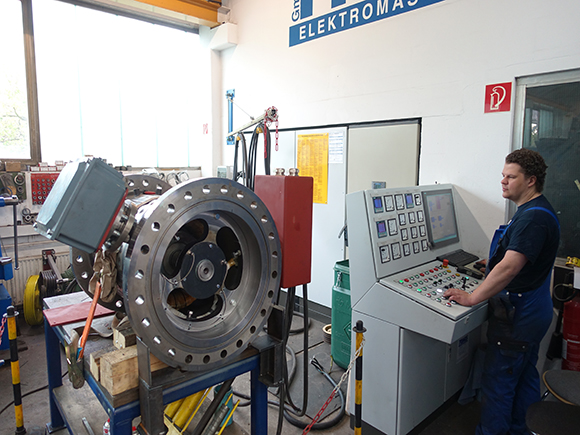

Abschließende Prüfung des Motors vor Auslieferung
