Neue SPS Steuerung für ein Habermann Saugschiff

Die KSW Kalksandsteinwerk Wendeburg Radmacher GmbH hatte zum Ausbau seiner Kapazitäten im vergangenen Jahr in ein weiteres Saugschiff investiert. Hierfür wurde ein zu überholendes Saugschiff gekauft und von Pawils Elektromaschinenbau mit modernster Automatisierungstechnik ausgestattet.

Auf einem Saugschiff werden typischerweise zur Rohstoffgewinnung Sand und Kies über ein Saugrohr von einer Pumpe angesaugt und über Rohre an Land gebracht. Auf dem neuen Schiff sollte ein automatisches Steuerungssystem die Überwachung und Ansteuerung aller elektrischen Antriebe sowie einer automatischer Saugrohr-Höhenverstellung übernehmen.

Die Aufgabe für Pawils Elektromaschinenbau bestand darin, eine maßgeschneiderte SPS Steuerung zu konzipieren, um die Produktivität des Saugschiffes sicherzustellen. Darüber hinaus sollte ein entsprechender Schaltschrank gefertigt, die Zuleitungen und Kabel auf dem Saugschiff komplett neu verlegt und das Steuerungssystem anschließend in Betrieb genommen werden.

Hierfür haben unsere Automatisierungstechniker die bestehende Anlage sowie deren Einzelteile vorab eingehend analysiert. Entsprechend der geplanten Anwendung wurde in unserem Werk ein Schaltschrank kundenspezifisch konstruiert und bestückt und anschließend auf dem Saugschiff montiert. Alle Einzelkomponenten des neuen Steuerungssystems wurden durch unsere Experten miteinander verdrahtet und in mehreren Probeläufen erfolgreich getestet.

Die komplette Neukonstruktion wurde durch uns umfangreich dokumentiert. Die Dokumentation sowie entsprechende Schaltpläne wurden dem Kunden bei der Inbetriebnahme zur Verfügung gestellt.

Dank seiner modernen Steuerungstechnik ist das alte Saugschiff heute voll in Betrieb.

Technische Daten

  • Schaltschrank B: 3000, H: 1800, T:400, mit Sockel 200mm
  • SPS Steuerung Fa. Siemens Typ S7-1500 mit Profinet und ET200SP für Pult
  • Touch Panel PC Fa. Siemens PC677B 19"

Sind auch Sie an einer Automatisierung Ihrer Industrieanlagen interessiert? Dann schicken Sie uns Ihre Anfrage! Wir konzipieren und installieren eine auf Ihre Anforderungen zugeschnittene Maschinensteuerung und Automatisierungstechnik.

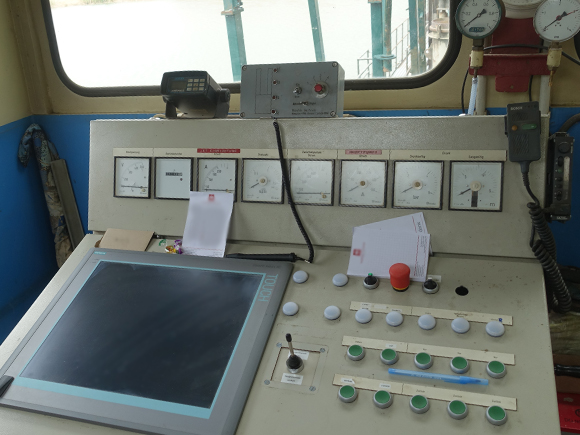

Der Schaltschrank und die SPS Steuerung
Schaltschrank: B: 3000, H: 1800, T:400, mit Sockel 200mm; SPS Steuerung Fa. Siemens: Typ S7-1500 mit Profinet und ET200SP für Pult
